Блоки питания специальные - БПС1-25, БПС1-40
Блоки питания специальные предназначены для питания электромагнитов постоянного тока серии КЭП и УИМ, соленоидов, контакторов и т.д., работающих в режиме форсировки, импульсным напряжением специальной формы.
Блоки питания рассчитаны для включения в сеть переменного тока напряжением 220 или 380В частотой 50гц. Вид климатического исполнения УХЛ4 по ГОСТ 15150, при этом нижнее значение рабочей температуры устанавливается равным минус 10С.
Степень защиты: - без защитного кожуха IP 00 по ГОСТ 14254; - с защитным кожухом IP 20 по ГОСТ 14254. ТУ 3428 - 015 - 00213575 - 2001
Наименование параметров
|
БПС1-25
|
БПС1-40
|
Максимальный ток форсировки, А
|
25
|
40
|
Номинальное напряжение питающей сети, В
|
220 или 380 50Гц
|
|
Импульсное напряжение форсировки
|
-220 или -380
|
|
Номинальное напряжение удержания, В
|
-14 или -24
|
|
Максимальный ток удержания, А
|
3
|
|
Длительность импульса форсировки, с
|
0,15 ... 0,8
|
|
Масса, не более, кг
|
1/7
|
|

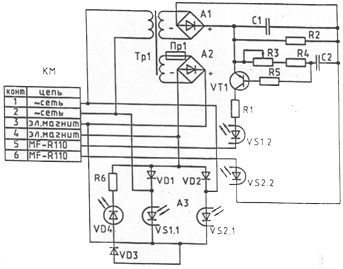

Электрическая схема блоков питания БПС
Структура условного обозначения блока питания БПС 1
* БПС 1 - Обозначение вида аппарата
* "-" - Разделительный знак
* 25 - Цифра. Условное обозначение максимальной величины тока форсировки, А: 25; 40
* 20 - Цифра. Условное обозначение степени защиты по ГОСТ 14255: 00 - IP00; 20 - IP20;
* УХЛ4 - Буквы и цифра. Условное обозначение климатического исполнения и категории размещения по ГОСТ 15150: Т3; УХЛ4.
