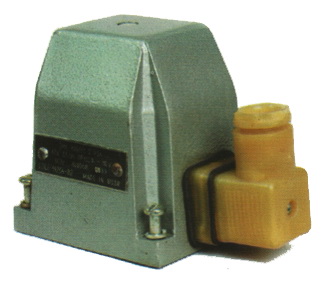

Электромагниты для гидроаппаратуры / ЭМЛ 1203
Электромагниты однофазные, переменного тока, предназначены для дистанционного управления гидравлическими, пневматическими и другими механизмами станков и других машин. По способу присоединения к исполнительному механизму электромагниты изготавливаются в следующих конструктивных исполнениях: с гибкими выводами; с соединителем электрическим
Наименование параметра
|
Значение параметра
|
Время возврата, сек
|
0.05
|
Номинальный ход якоря, мм
|
3.5
|
Холостой ход якоря, мм
|
4
|
Масса электромагнита, кг
|
1.2
|
Максимально допустимое число
включений в час, вкл/час
|
8000
|
Режим работы, ПВ%
|
100.40
|
Номинальное тяговое усилие, Н
|
47
|
Условный проход Ду, мм
|
10
|
Номинальное рабочее напряжение, В
|
110/220
|
Время срабатывания, сек
|
0.05
|
Надежная работа электромагнитов обеспечивается при значениях напряжения питающей сети от 0,9 до 1,1 номинального значения в продолжительном (ПВ=100%) и повторно-кратковременном (ПВ=40%) режимах.
Установившееся превышение температуры катушек электромагнита над температурой окружающей среды 50С в продолжительном и повторно-кратковременном режимах при напряжении, равном 1,1 номинального значения, и номинальной частоте включений соответствует требованиям ГОСТ 19264 82 и для изоляции класса нагревостойкости F по
ГОСТ 8865 93 не более 125С.
Статическая тяговая характеристика электромагнитов приведена в табл. 2.
Ход якоря мм
|
7.5
|
6.5
|
5.5
|
4.5
|
3.5
|
2.5
|
1.5
|
0
|
Тяговое усилие Н
|
33
|
35
|
37
|
42
|
47
|
55
|
71
|
165
|
После отключения электромагнитов от питающей сети якорь возвращается из конечного положения в начальное под действием противодействующего усилия, значение которого не превышает 25% номинального тягового усилия.
Выводы электромагнитов (для типоисполнений с электрическим соединителем) обеспечивают подсоединение внешних проводов сечением в соответствии с ГОСТ 19264 82.
Гарантийный срок эксплуатации - 2 года со дня ввода электромагнитов в эксплуатацию, но не позднее 6 мес (9 мес для строящихся предприятий) со дня получения электромагнитов потребителем.
