электромагниты постоянного тока МП-101, МП-201, МП-301
Электромагниты предназначены для дистанционного электропривода пружинных колодочных тормозов серии ТК, которые устанавливаются в различных крановых механизмах.
Электромагниты соответствуют группе условий эксплуатации "МЗ" в части воздействия механических факторов.
Климатические исполнения У2, УХЛ2, Т2.
Охлаждение естественное.
Гарантийный срок электромагнитов - 2 года со дня ввода в эксплуатацию, но не более 2,5 лет с момента получения потребителем.
Технические характеристики тормозных электромагнитов серии МП
Тип
электро-
магнита
|
Ход якоря, мм
|
Тяговое усилие,Н
|
Потребляемая мощность, Вт
|
Масса,
кг
|
||||
ПВ25%
|
ПВ40%
|
ПВ100%
|
ПВ25%
|
ПВ40%
|
ПВ100%
|
|||
МП-101
|
3
|
274
|
225
|
93
|
130
|
80
|
32
|
9
|
МП-201
|
4
|
930
|
765
|
314
|
180
|
130
|
45
|
20
|
МП-301
|
4.5
|
1960
|
1620
|
685
|
320
|
170
|
80
|
36
|
Примечания:
1. Электромагниты рассчитаны на напряжение 110 Впостоянного тока для работы в режимах ПВ 25,40 и 100% и на напряжение 220 В для работы в режимахПВ 25 и 40%. Для работы электромагнитов принапряжении 220 В постоянного тока и ПВ 100%, а также для работы при напряжении 440 В и ПВ 25, 40 и 100%последовательно с катушкой электромагнита долженбыть включен добавочный резистор.
2. Мощность указана при нагретой катушке и номинальномнапряжении.
Электромагниты выпускается согласно лицензии Госгортехнадзора РФ

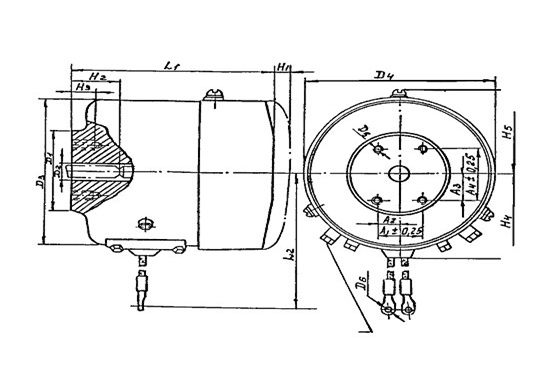

Габаритные и присоединительные размеры тормозных электромагнитов серии МП
Тип электро-магнита
|
A
|
D
|
H
|
L
|
Масса, кг
|
|||||||||||||
1
|
2
|
3
|
4
|
1
|
2
|
3
|
4
|
5
|
6
|
1
|
2
|
3
|
4
|
5
|
1
|
2
|
||
МП-101
|
30
|
15
|
22
|
44
|
70
|
14
|
126
|
132
|
M8
|
5.5
|
38
|
32
|
15
|
74
|
74
|
135
|
200
|
9
|
МП-201
|
38
|
19
|
40
|
80
|
110
|
18
|
170
|
178
|
M12
|
5.5
|
43
|
60
|
20
|
100
|
97
|
180
|
300
|
20
|
МП-301
|
54
|
17
|
46
|
92
|
140
|
24
|
214
|
223
|
M16
|
5.5
|
48
|
90
|
24
|
122
|
120
|
220
|
425
|
36
|
