Электромагнит «с мокрым якорем» ПЭ 110, предназначен для применения в качестве управляющего узла гидрораспределителей с условным проходом Ду=10мм.
Рассчитан для работы от сети постоянного или переменного тока, на различные напряжения.
Выводы катушки выполняются через соединитель электрический типа СЭ11 или 2РМГ, с соединителем 2РМГ рекомендуется использовать для гидросистем строительных, дорожных, сельскохозяйственных и других мобильных машин.
Климатическое исполнение электромагнитов У3; Т3; УХЛ4; ХЛ1; по ГОСТ15150. Степень защиты IP 54 по ГОСТ 14254.
ТУ3428-021-22835403-04.

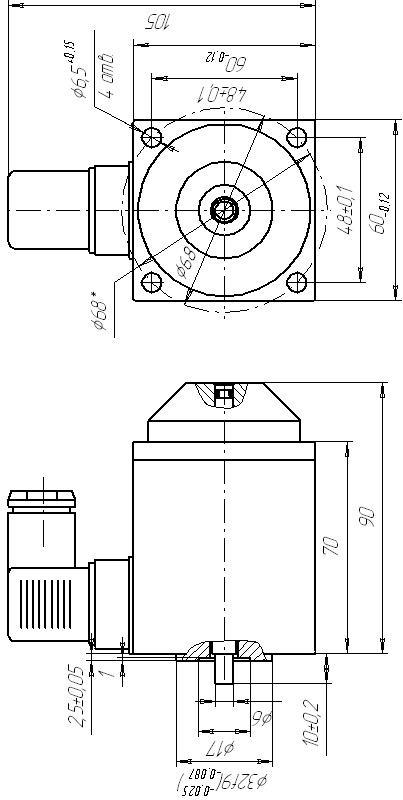

Структура условного обозначения электромагнита ПЭ 110
ПЭ
|
Обозначение серии электромагнита
|
110
|
Цифры и буквы. Условное обозначение номера разработки:
|
110 – для гидроаппаратуры с Ду = 10мм;
|
|
-
|
Разделительный знак
|
1
|
Буква . Условное обозначение рода тока питающей сети:
|
1 - переменный;
|
|
2 - постоянный
|
|
2
|
Цифра. Условное обозначение режима работы (относительной продолжительности включения, %
|
1 – ПВ = 100%;
|
|
2 – ПВ = 40%
|
|
С
|
Буква . Условное обозначение типа исполнения выводов катушки:
|
С – соединителем электрическим СЭ11-19
|
|
У - угловым соединителем электрическим 2РМГ14
|
|
П - прямым соединителем 2РМГ14
|
|
УХЛ4
|
Буквы и цифры. Условное обозначение климатического исполнения по ГОСТ 15150
|
О 4
|
|
УХЛ2
|
|
УХЛ4
|
|
ХЛ1
|
Наименование параметра
|
Величина параметра
|
Номинальное тяговое усилие, Н
|
110
|
Номинальный ход якоря, мм
|
4
|
Полный ход якоря, не менее, мм
|
6.5
|
Режим работы, ПВ, %
|
100
|
Время срабатывания, не более, с
|
0.1
|
Время возврата якоря, не более, с
|
0.07
|
Потребляемая мощность, не более, Вт
|
42
|
Частота включений, вкл/час
|
15000
|
Допускаемое давление рабочей жидкости в полости электромагнита, МПа (кг/см2)
|
6(60)
|
Масса, кг.
|
1.5
|
