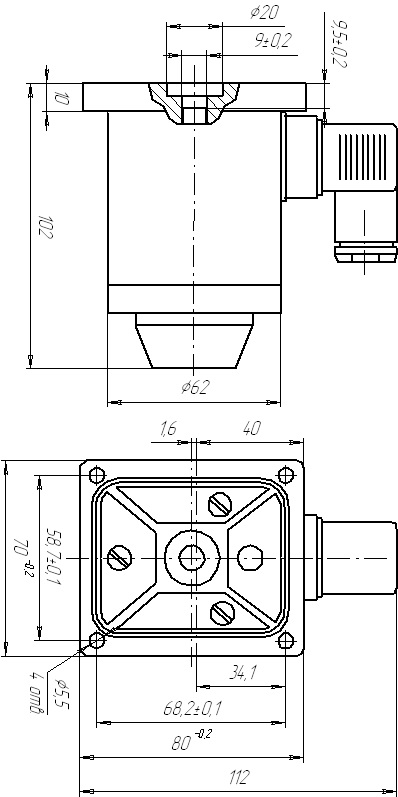

Электромагниты ЭМ 25 предназначены для применения в качестве управляющего узла гидрораспределителей с условным проходом Ду=10мм. Рассчитаны для работы от сети постоянного или переменного тока стандартных и редко применяемых напряжений.
Выводы катушки выполняются через фланец гибким выводом, либо через соединители электрические типов СЭ11 или 2РМГ, с соединителем 2РМГ рекомендуется использовать для гидросистем строительных, дорожных, сельскохозяйственных и других мобильных машин.
Электромагнит ЭМ 25 выпускается по технологии, позволяющий свести к минимуму расход металла, поэтому отличается низкой ценой.
Климатическое исполнение электромагнитов У3; Т3; УХЛ4; ХЛ1; по ГОСТ15150. Степень защиты IP 54 по ГОСТ 14255.
ТУ3428-009-00213575-98.
Структура условного обозначения электромагнита ЭМ 25 ( М 25 - 7 2 4 1 2 - 54 - УХЛ4 )
ЭМ
|
Обозначение серии электромагнита
|
25
|
Цифры и буквы. Условное обозначение номера разработки:
|
25 – для гидроаппаратуры с Ду = 10мм;
|
|
7
|
Цифра. Условное обозначение габарита:
|
2
|
Цифра. Условное обозначение рода тока питающей сети
|
0 - переменный с однополупериодным выпрямителем;
|
|
1 - переменный с двухполупериодным выпрямителем;
|
|
2 - постоянный
|
|
4
|
Цифра. Условное обозначение исполнения по способу воздействия на исполнительный механизм:
|
4 – одностороннего действия, толкающий.
|
|
1
|
Цифра. Условное обозначение режима работы относительной продолжительности включения, %
|
1 – ПВ = 100(40)%
|
|
2 – ПВ = 25%
|
|
2
|
Буква. Условное обозначение исполнения выводов катушки:
|
1 – гибким выводом
|
|
2 – соединителем СЭ 11-19
|
|
3 – соединителем 2РМГ14
|
|
54
|
Цифры. Условное обозначение степени защиты по ГОСТ 14255
|
54 – IP – 54
|
|
УХЛ4
|
Буквы и цифры. Условное обозначение климатического исполнения по ГОСТ 15150
|
О 4; УХЛ2; УХЛ4; ХЛ
|
Наименование параметра
|
Величина параметра
|
Номинальное тяговое усилие, Н
|
90
|
Номинальный ход якоря, мм.
|
3.5
|
Холостой ход якоря, не менее, мм.
|
4
|
Время срабатывания якоря, не более, с.
|
0.094
|
Время возврата якоря, не более, с.
|
0.07
|
Номинальная частота включений, вкл./час
|
15000
|
Потребляемая мощность, Вт
|
42
|
Режим работы, ПВ, %
|
100/40
|
Масса, кг.
|
1.47
|
