Привод электромагнитный типа ПЭ 8 предназначен для дистанционного управления гидрораспределителями и другой гидроаппаратурой с условным проходом ДУ 8 мм., рассчитан для включения в сеть постоянного или переменного тока, стандартных и редко применяемых напряжений.

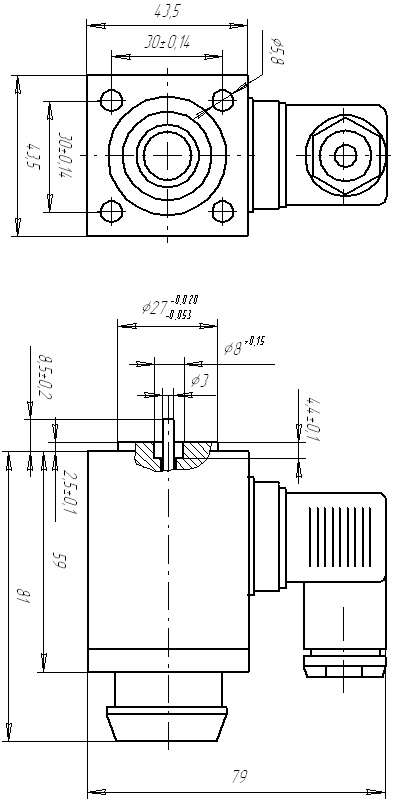

Выводы катушки выполняются соединителем электрическим СЭ11-19 или с соединителем 2РМГ. Электромагниты с соединителем 2РМГ рекомендуется использовать для гидросистем строительных, дорожных, сельскохозяйственных и других мобильных машин.
Климатическое исполнение электромагнитов О4, УХЛ2, УХЛ4, ХЛ1 по ГОСТ 15150.
Степень защиты IP 54 по ГОСТ 14254.
ТУ3428-017-22835403-03
Структура условного обозначения электромагнитов ПЭ 8 ПЭ 8 1 6 1 С 04
ПЭ
|
Обозначение серии электромагнита
|
8
|
Цифры. Условное обозначение габарита
|
8 - габарит для гидроаппаратуры с Ду = 8 мм
|
|
1
|
Цифра. Условное обозначение рода тока
|
1 - переменный
|
|
2 - постоянны
|
|
6
|
Цифра. Условное обозначение номинального напряжения питающей сети
|
1 - 12В
|
|
2 - 24В
|
|
3 - 48В
|
|
4 - 110В
|
|
5 - 110В 50Гц
|
|
5 - 110В 50Гц
|
|
1
|
Цифра. Условное обозначение режима работы (относительной продолжительности включения, %
|
1 – ПВ = 100%
|
|
2 – ПВ = 40%
|
|
С
|
Буква . Условное обозначение типа исполнения выводов катушки
|
С – соединителем электрическим СЭ11-19
|
|
У - соединителем электрическим 2РМГ14
|
|
П - прямым соединителем 2РМГ1
|
|
04
|
Буква и цифры. Условное обозначение климатического исполнения по ГОСТ 15150
|
УХЛ2; УХЛ4; ХЛ1; О4
|
Наименование параметра
|
Величина параметра
|
Тяговое усилие при номинальном ходе якоря, Н
|
50
|
Относительная продолжительность включения, ПВ %
|
100(40)
|
Потребляемая мощность, Вт
|
46
|
Номинальный ход якоря, мм
|
2.5+0.1
|
Полный ход якоря, мм
|
6+0.6
|
Время срабатывания, с, не более
|
0.08
|
Допускаемое давление рабочей жидкости в полости электромагнита, МПа (кг/см2)
|
6(60)
|
Масса электромагнита, кг
|
0.72
|
