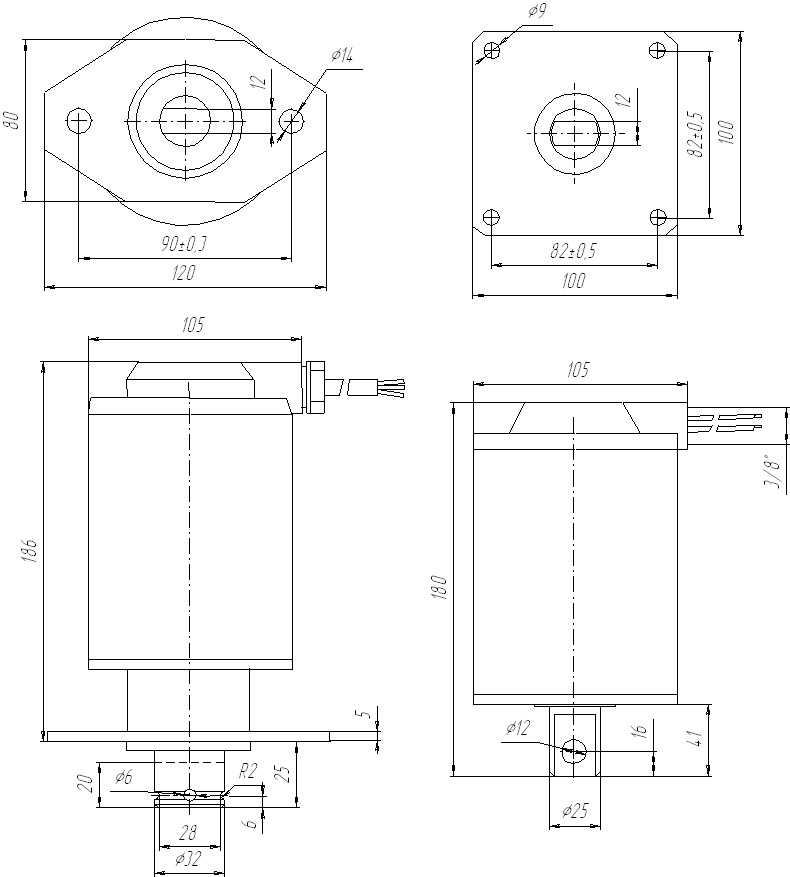

Электромагниты серии УИМ (Устройство Импульсное Электромагнитное) предназначены для применения в качестве исполнительного органа приводов различных машин и механизмов требующих поступательного перемещения.
Электромагниты серии УИМ с блоком питания БПС1-25 могут быть использованы в качестве замены ранее выпускаемых на Украине электромагнитов серии МИС 7,8 и ЭД 10,11 габаритов.
УИМ 0212 изготавливается как тянущего так и толкающего (спецзаказ) исполнения.
Электромагниты питаются от сети постоянного тока 220В или переменного тока через специальную схему управления либо блок питания.
Климатическое исполнение У3, Т3, УХЛ4, ХЛ1 по ГОСТ 15150.
Степень защиты:
- обычного исполнения IP30 по ГОСТ 14255
- взрывозащищенного исполнения IP67
Электромагниты взрывозащищенного исполнения прошли аттестацию в центре сертификации СТВ в г. Саров. По своей конструкции соответствуют требованиям ГОСТ 22782.0 и ГОСТ 22782.3 и имеют маркировку взрывозащиты 1ExsIIT3X. Электромагниты могут применяться для внутренней и наружной установки, согласно ПУЭ п.7.3, кроме рудничного, являются взрывобезопасным электрооборудованием, имеющим специальный вид взрывозащиты, температурный класс Т3 (предельная температура 1500С).
ТУ 3458 - 006 - 00213575 - 98.
Структура условного обозначения электромагнитов УИМ(УИМ 01 1 1 УХЛ4 Оп)
УИМ
|
Обозначение серии электромагнита
|
01
|
Цифры. Условное обозначение способа подключения к питающей сети
|
01 - через спецсхему
|
|
02 - через БПС - 1
|
|
03 - непосредственно от сети постоянного тока
|
|
04 - от сети переменного тока
|
|
1
|
Цифра. Условное обозначение режима работы
|
1 - ПВ = 100%
|
|
2 - ПВ = 15%
|
|
3 - ПВ = 5%
|
|
1
|
Цифра. Условное обозначение расположения блока питания
|
1 - без блока питания;
|
|
2 - раздельно от электромагнита
|
|
3 - встроенный в электромагнит
|
|
4 - встроенный выпрямитель
|
|
УХЛ4
|
Буквы и цифра. Условное обозначение климатического исполнения и категории размещения по ГОСТ 15150
|
Т3; УХЛ4
|
|
Оп
|
Буквы. Условное обозначение исполнения
|
Оп - общего применения
|
|
Вз - взрывозащищённого
|
Наименование параметра
|
Тип электромагнита
|
||||
УИМ 0111
|
УИМ 0212
|
УИМ 0321
|
УИМ 0331
|
УИМ 0434
|
|
Номинальное напряжение
питания, В
|
Питание от
спец. схемы
|
Питание от
БПС 1 - 25
|
- 220В
|
- 220В
|
220В 50Гц
|
Режим работы, ПВ%
|
100
|
100
|
15
|
5
|
5
|
Тяговое усилие, не менее, Н
|
200
|
200
|
200
|
350
|
350
|
Ход якоря, не менее, мм
|
40
|
||||
Число включений в час, не более
|
1200
|
600
|
160
|
||
Время срабатывания, не более, с
|
0.2
|
0.25
|
0.2
|
||
Время возврата, не более, с
|
0.4
|
||||
Потребляемая мощность, Вт:
в режиме срабатывания;
в режиме удержания
|
1200
14.5
|
1200
14.5
|
1000
1000
|
1200
1200
|
1200
1200
|
Масса якоря, кг
|
1.2
|
1.4
|
1.2
|
1.2
|
1.2
|
Масса электромагнита, кг
|
10
|
11
|
10
|
10
|
10
|
