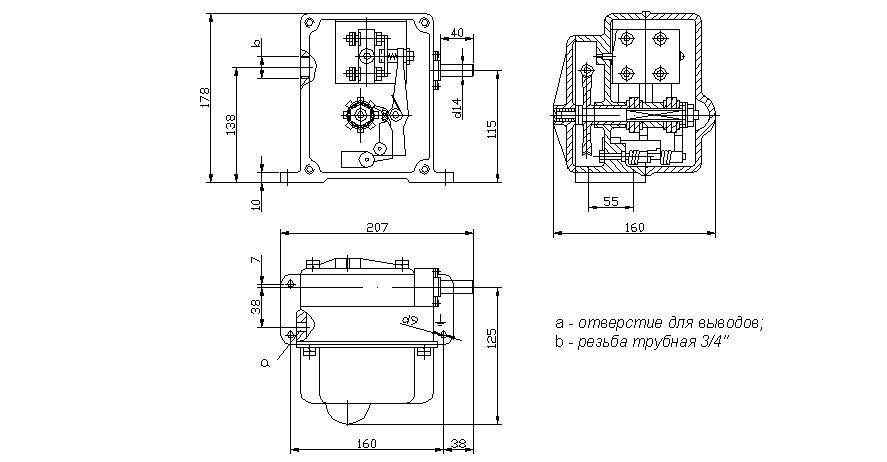

Габариты ВУ-250
Конечные выключатели ВУ-150, ВУ-250
Выключатели серии ВУ предназначены для коммутирования цепей управления переменного и постоянного токов.
Выключатели приводятся в действие вращающимися частями механизмов, с которым они связаны посредством зубчатых колес, цепей или муфт.
Исполнение выключателей ВУ-150А и ВУ-250А - защищенное.
В корпусе выключателя расположены с одной стороны контактная часть, с другой - редуктор.
Контактная часть состоит из изолятора с неподвижными контактами, рычага с подвижными контактами, замыкающей и размыкающей шайб с роликом. Ролик размыкающей шайбы расположен в плоскости выступа собачки, ролик замыкающей - в плоскости рычага.
Редуктор состоит из червячного вала и червячного колеса, на валу которого укреплены замыкающая и размыкающая шайбы контактной части

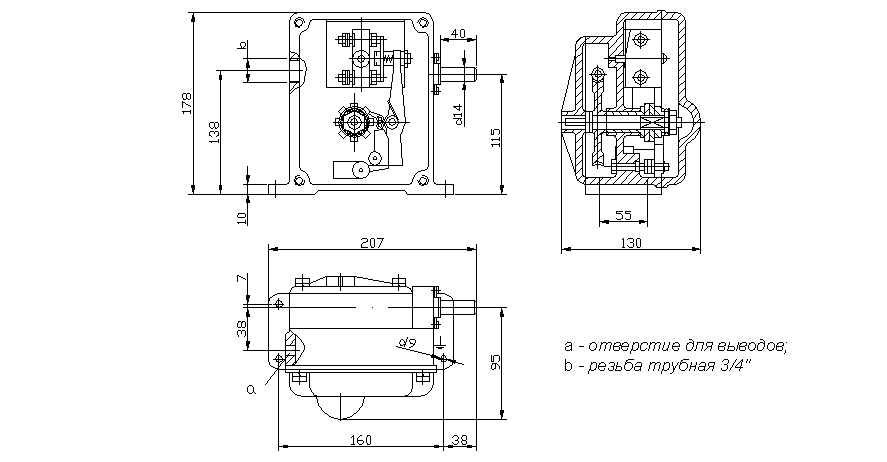

Габариты ВУ-150
Наименование
|
Напряжение переменного тока частотой 50 (60)Гц
|
Напряжение постоянного тока
|
Номинальный тепловой ток
|
Коммутируемая мощность
|
Ток замыкания
|
Передаточное число
|
Климатическое исполнение
|
Степень защиты
|
Количество коммутируемых цепей
|
Вес
|
ВУ-150
|
до 660В
|
до 440В
|
20А
|
~1500ВА =120Вт
|
100А
|
1:50
|
УХЛ
|
IP40
|
1
|
1,4
|
ВУ-250
|
до 660В
|
до 440В
|
20А
|
~1500ВА =120Вт
|
100А
|
1:50
|
УХЛ
|
IP40
|
2
|
1,4 кг
|
