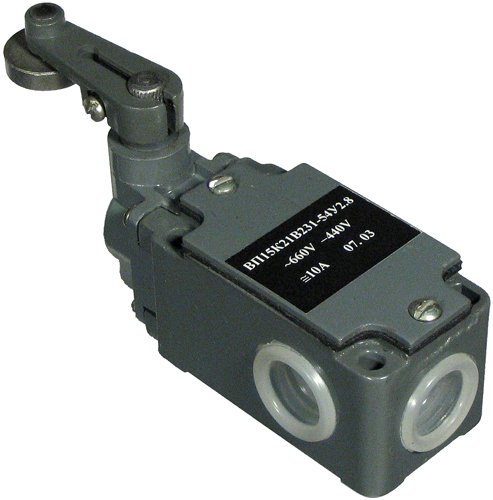

Выключатели конечные серии ВП15
СТРУКТУРНОЕ ОБОЗНАЧЕНИЕ ВП15К21ХХХ1-54Х2.Х:
ВП - выключатель путевой;
15 - номер серии;
К - индекс модернизации;
21 - номинальный ток: 10 А;
Х - группа коммутационной износостойкости:
для выключателей полумгновенного действия:
А - 2,5 иклов; Б - 1 иклов; В - 0,25 иклов;
для выключателей прямого действия:
А - 4 иклов; Б - 2 иклов; В - 0,04 иклов;
Х - число полюсов: 1 - 1 полюс; 2 - 2 полюса;
Х - конструктивное исполнение привода:
1 - толкатель; 2 -толкатель с роликом;
3 - рычаг с роликом (селективный привод);
6 - рычаг, регулируемый по длине;
9 - рычаг с роликом, регулируемый по длине;
1 - способ крепления и ввод проводников: базовое крепление
резьбовой неуплотненный ввод (один или три ввода);
54 - степень защиты по ГОСТ 14254 96: IР54;
Х2 - климатическое исполнение (У, ХЛ, Т) и категория
размещения (2) по ГОСТ 15150 69;
Х - число замыкающих или размыкающих контактов:
выключателей полумгновенного действия:
1 - 1 замыкающий; 2 - 1 размыкающий;
3 - 1 замыкающий + 1 размыкающий;
выключателей прямого действия:
6 - 1 замыкающий; 7 - 1 размыкающий;
8 -1 замыкающий + 1 размыкающий.
ТУ 3428-003-35451912-98
Сертификат РАО ЕЭС СП0014070604 №000014 от 07.06.04г.
Сертификат Госстандарта России РОССRU.ME05.B02529 №5695124
Технические характеристики:
Номинальный коммутируемый ток - 10А
Напряжения питания: ~ 660В 50Гц ; = 400В.
Усилие прямого срабатывания выключателей не более 30Н.

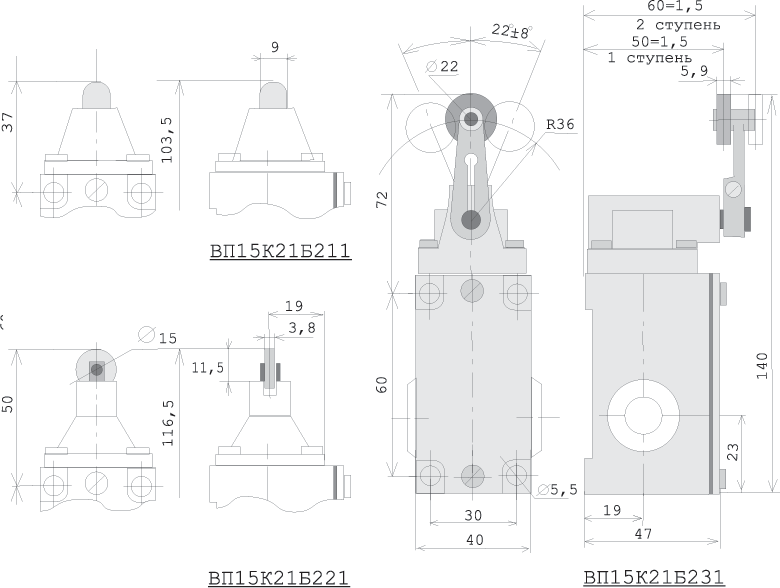

Рабочий ход привода:
ВП 15 К21-Б211 - 2,6 мм.;
ВП 15 К21-Б221 - 4,5 мм.;
ВП 15 К21-Б231 - 22°
1Механическая износостойкость - 16 млн. циклов
Коммутационная износостойкость не менее:
" А (серебрянные контакты) - 2,5х106 циклов
" Б (биметаллические контакты) -1,0х106 циклов
Диаппазон рабочих температур при климатическом исполнении:
" УХЛ 4.2 - от +1 до +45°С
" У 2 - от -45 до +50°С.
" Т - от +10 до +55°С
Повышенная влажность при температуре 25°С - 98%
Масса - не более 0,4кг.
